антенная
система
ПС (2х1)






антенная
система
ПС (1х1)

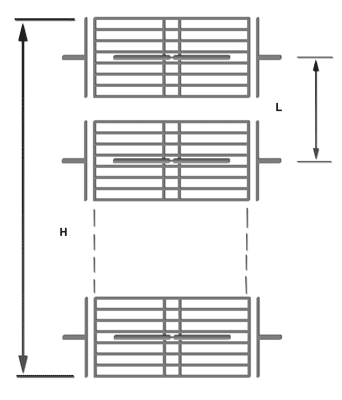

Широкополосная антенная система типа "ВА" модель ПС (NxM) в составе:

• антенная система типа "ВА" модель ПС (1х1):
  - полуволновой вибраторный излучатель в
  комплекте с креплением (1 шт.),
• антенная система типа "ВА" модель ПС (2х1):
  - полуволновой вибраторный излучатель в
  комплекте с креплением (2 шт.),
  - делитель мощности 1:2 (1 шт.),
  - соединительные кабели,
• антенная система типа "ВА" модель ПС (4х1):
  - полуволновой вибраторный излучатель в
  комплекте с креплением (4 шт.),
  - делитель мощности 1:2 (3 шт.),
  - соединительные кабели.

• частотный диапазон антенной системы:
  - УКВ 66 - 74 МГц (МПРА-ПС),
  - ФМ 88 - 108 МГц (МПРА-ПС),
  - МВ (1,2,3) 1 ТВК - 12 ТВК (МПТА-ПС),

• поляризация - вертикальная,
• входное сопротивление - 50 Ом (75 Ом с внешним трансформатором),
• типовая подводимая мощность -до 4000Вт,
• коэффициент стоячей волны по напряжению КСВн - не более 1.2,
• коэффициент усиления антенной системы:
  - ПС (1х1) 3.7 дби,
  - ПС (2х1) 6.7 дби,
  - ПС (4х1) 9.7 дби,
• диаграмма направленности в горизонтальной плоскости:
  - всенаправленная с неравномерностью не более ± 2,0 дБ
  (с рефлектором в виде опоры - вариант 2),

• диаграмма направленности в угломестной (вертикальной) плоскости:
  - ширина диаграммы направленности по уровню минус 3 дБ (относительно максимума ДН) 80 град. - ПС (1х1),
  - ширина диаграммы направленности по уровню минус 3 дБ (относительно максимума ДН) 40 град. - ПС (2х1),
  - ширина диаграммы направленности по уровню минус 3 дБ (относительно максимума ДН) 20 град. - ПС (4х1),
• основные конструктивные характеристики:
  - материал конструкции – оцинкованная сталь и анодированный алюминий,
  - входной разъем - N тип или 7/16 DIN,
  - крепление к трубостойке диаметром 60 - 120мм.



антенная
система
ПС (4х1)
